Соларне стезаљке са стојећим шавом које не прожимају-користе механизам за закључавање механичким трењем за причвршћивање фотонапонских модула на кровове од лима без пробијања временске баријере. Направљене од високо-затезне АЛ6005- легуре алуминијума Т5 и хардвера од нерђајућег челика 304, ове стезаљке постижу крајње оптерећење при извлачењу до 3,8 кН уз одржавање нулте напрезања топлотног ширења на стојећим шавовима. Овај дизајн чува оригиналну произвођачку гаранцију за метални кров, истовремено пружајући структурну отпорност на брзине ветра до 60 м/с и оптерећења од снега од 1,4 кН/м².
Машинско инжењерство и структурални интегритет не-стезаљки за продирање
Традиционалне методе соларне монтаже које захтевају -завртње за самоурезивање угрожавају водонепропусност крова- и изазивају локализовану галванску корозију. Не-стезаљке које не продиру елиминишу ризик од цурења путем циљаног затезног момента који се примењује директно на профил пресавијеног шава.
Сила стезања се ослања на завртње{0}}обично од нерђајућег челика М8к25, класе А2-70, са обртним моментом од 15–18 Нм. Овај специфични распон обртног момента благо деформише материјал стезаљке око геометрије шава без пресовања или угрожавања структуралног интегритета самог кровног лима.
Примарна легура која се користи,АЛ6005-Т5 алуминијум, подвргава се вештачком старењу да би се постигла минимална граница течења од 240 МПа и гранична затезна чврстоћа од 260 МПа. Заштита површине је обезбеђена анодизацијом са минималном дебљином филма од 10 μм (класа 10 према ИСО 7599), пружајући отпорност на слани спреј у складу са АСТМ Б117 током 1.000 сати.
Техничке спецификације: Поређење материјала и носивост
Избор одговарајућег хардвера за монтажу захтева процену јачине течења, метрике отпорности на корозију и{0}}капацитета извлачења у различитим изложеностима животне средине.
| Инжењерски параметар | АЛ6005-Т5 Алуминијумска стезаљка | Стезаљка од вруће{0}}поцинкованог челика | СУС304 Хардвер од нерђајућег челика |
| Снага течења (Р_п0,2) | Већа или једнака 240МПа | Већа или једнака 235МПа | Већа или једнака 205МПа |
| Затезна чврстоћа (Рм) | Већа или једнака 260МПа | 360-510МПа | Већа или једнака 510МПа |
| Заштита од корозије | Анодизирани филм Већи или једнак 10 μм | Поцинковани слој Већи или једнак 55 μм | Пасивирано материјално стање |
| Тежина по јединици | 0,18--0,35 кг | 0,45--0,85 кг | N/A |
| Усклађеност са стандардима | АС/НЗС 1170.2, Еврокод 9 | ИСО 1461, АСТМ А123 | ИСО 3506-1 |
| Крајње затезно оптерећење | 3.2-4.5кН | 4.0--5.2кН | 6,5--8,0кН |
Различити профили шавова-као што су Л-профил, дупло закључани стојећи шав, ускочни-закључани и трапезни шавови-захтевају различиту геометрију стезаљки ради оптимизације расподеле оптерећења.
Компатибилност профила шавова
1.Двоструко закључавање стојећи шав (38 мм / 50 мм):Захтева дводелне -округле-стезаљке за покривање целог прегиба без локализованих тачака напрезања.
2.Снап-Закључајте профиле:Захтева једно-конструкције блокова притиска да би се спречило расклапање под оптерећењем подизања.
3.Трапезни стојећи профили:Користи бочно{0}}монтиране фрикционе стезаљке са гуменим уметцима прилагођених профила да компензује толеранције производње у лимовима.
Затражите прилагођене техничке цртеже и ОЕМ понуде
Испитивање затезног подизања и отпорност на оптерећење ветром

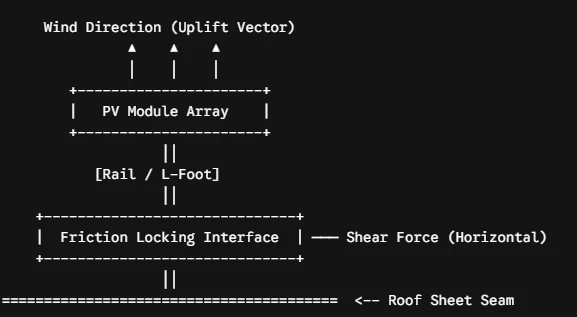

Соларни низови инсталирани на металним крововима доживљавају озбиљне силе подизања узроковане динамичким градијентима притиска ветра. Конструктивна усклађеност захтева емпиријску верификацију према стандардима АС/НЗС 1170.2 и ЕН 1991-1-4.
Капацитет-извлачења ($Ф_у$) не-стезаљке која не прожима зависи од три променљиве:
Често постављана питања
Која је минимална количина поруџбине (МОК) за прилагођене ОЕМ стезаљке за стојећи шав?
Наш стандардни фабрички МОК је 1.000 јединица за основне профиле и 5.000 јединица за прилагођене ОЕМ екструдиране алуминијумске профиле прилагођене власничким геометријама кровних шавова.
Како -непродорне стеге прихватају топлотну експанзију металних кровних плоча?
Не-Стеге које не продиру држе подигнути шав без учвршћивања кроз под-конструкцију, омогућавајући основном металном лицу да се шири и скупља линеарно дуж својих термичких трака кретања.
Који сертификати подржавају прорачуне оптерећења ветром за пројекте{0}}комуналне класе?
Наше соларне стезаљке са стојећим шавом пролазе кроз испитивање конструкцијског оптерећења сертификовано према АС/НЗС 1170.2, ИСО 9001 стандардима управљања квалитетом и СГС извештајима о верификацији механичког затезања.
